通用仿真CAE软件开发中的数据格式

 数据是工程软件的核心内容之一，数据的读写，转换，以及数据操作的稳定性都是衡量一款工程软件性能的重点。通用仿真CAE软件也不例外，加上研发与使用周期较长，对于可维护性也有着很高的要求。仿真软件涉及面广，既有软件工程中常涉及的数据持久化方式，也有工程计算，如有限元，有限体积等数值计算的节点单元数据。需要采用多种不同的数据格式，来实现各种功能。

选择好的数据格式，可以极大地提高产品的性能与维护性，同时对于开发者是事半功倍，节约开发时间与资源。在多年实际开发WELSIM产品的经验基础上，本文讨论通用工程仿真CAE软件中的数据格式与应用理念。

几何形状数据

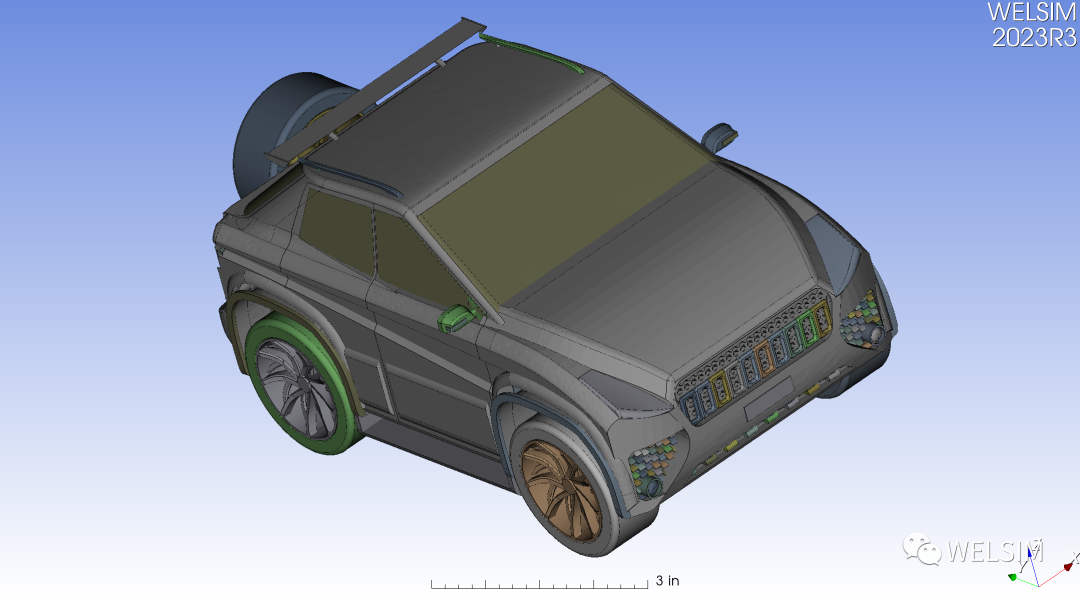

通用仿真软件的入口点是各种几何模型，也就是工程师常说的CAD模型。CAE仿真软件的核心是计算与分析，所以主要的获得几何数据的方式是读取CAD模型，而不是自己生成。

目前最适合仿真软件的几何数据格式是STEP。STEP诞生与上世纪80年代，至今沿用。STEP格式清晰，文件能以高精度读取并保存 3D 模型的整个主体，而不仅仅是基本几何形状。支持装配体。支持长度单位。是能够满足绝大多数CAE应用的几何格式。知名的云端CAD厂商OnShape对于CAD数据的导出格式就是STEP。同时知名的开源几何引擎OpenCascade对STEP的支持也是极为友好。这些都很大程度上方便了STEP格式的应用与兼容。目前STEP也是WELSIM的主要CAD文件导入格式。

也有一些其他知名的几何数据格式，如JT，ACIS，Parasolid等格式。篇幅所限，可能会在以后的文章中讨论。

除了完整的几何数据格式，还有一类以STL为代表的只含表面信息的几何数据格式。这类数据不含拓扑信息，只有表面的三角面片网格数据。随着3D打印近年来的兴起，STL这类数据又变得流行起来。然而由于只含有表面三角面片和法向信息，使得其在通用CAE分析中的应用有一定的限制。

网格数据

网格数据是工程仿真软件中最重要的求解器输入数据，有数据量大，种类多等特点。兼顾性能与通用性是选择网格数据格式的主要标准。WELSIM经过多年的实际开发与客户反馈，认为UNV与PVTU是两种表现优异的网格数据格式。

UNV是I-DEAS提出的一种通用的中性网格数据格式，字段定义清晰易于理解，编程易于实现，适用范围广，可定义各种类型的单元。群组模块支持定义各种边界条件、接触。是一款被业界广泛接受的，且有效的网格数据格式。实际应用中，默认是ASCII的文本格式，开发者也可以使用gzstream等工具转换为二进制文件。

PVTU是基于Kitware公司提出的，基于VTU的非结构化网格格式。特点是支持多核并行的读写，极大的提高了网格文件的读写速度。其基础版本VTU是一种基于XML的数据格式，同时核心数据支持ASCII和二进制两种格式，满足不同的使用场景。

材料数据

工程软件会涉及到大量的材料。虽然材料数据量没有网格或者结果数据体量大，但有时也会包含测试数据等内容，属于中等体量。XML兼顾可读性，读写效率以及网页端的支持，是比较好的选择。材料种类繁多，目前还没有一个通用的数据格式标准，基本是各大软件厂商自行设计。WELSIM和MatEditor两款软件中都使用了XML格式作为文本数据格式，表现优异。值得注意的是，由于材料数据中有大量的单位，在设计格式时，应尽量复用已有的单位，减少文件大小，提高读写效率。

求解器控制输入数据

求解器控制输入数据（以下简称求解器文件）通常会将网格与控制命令分开，这样求解器文件体积会不太大，ASCII文本格式可以胜任。求解器文件的格式主要取决于求解器的规定。如果是自研的求解器，使用JSON可以快速实现求解器文件的读写，是很好的选择，同时JSON天然支持RPC通信，为远程调用求解器提供基础，减少维护成本。一些传统的求解器格式也有不少应用，如Calculix使用Abaqus格式，Dyna和Nastran等格式也都被广泛使用。

结果数据

结果数据是仿真软件最重要的数据，也是体积最大的数据。根据求解情况，结果文件可能会包含网格，也可能不包含。而对于含有网格变化的求解过程，包含了网格数据的结果文件体积就会更大了。

和网格数据类似，VTU是目前最好的结果数据格式。开源友好的协议，开发者可以快速读写VTU结果文件。虽然是基于XML的数据格式，但同时支持将大数据部分保存为二进制格式。PVTU支持并行结果文件，可以充分利用多核硬件资源，增加读写效率。对于多时间步的计算结果，可以通过读写基于VTU的PVD格式的结果文件。PVD是开源软件Paraview的默认文件格式，详情参见《ParaView数据文件(pvd)的格式与读写》一文。得益于VTK与Paraview的广阔生态，VTU格式的结果文件的广泛被兼容。

缓存数据

缓存被广泛应用于操作系统、各种软件应用中。通用仿真会在各个环节使用缓存文件方法，用于保存临时的计算结果，用户操作等数据。缓存可以存放在项目或计算目录，也可能存储在操作系统的临时文件夹。

SQLite可以用于一些缓存文件。如网格划分时的缓存，求解器计算时的缓存等等，GPU计算缓存，本地存储缓存等。SQLite读写速度快，易于拓展。可以按照一定格式设计成为缓存文件。

RPC交互数据

现代通用仿真软件，对于灵活性有着更高的要求。基于RPC通信与进程管理机制无疑是最好的实现方式。详情参见《现代大型通用仿真软件的设计与构架》一文。RPC通信中不可避免的需要TLS保证安全性，如RSA加密后的证书与密钥（包含公钥与私钥）文件，通常是ASCII文本格式。一些其他类型的RPC所需文件会是yaml格式，通信的内容可以是JSON格式。

项目持久化数据

项目持久化是一款完整工程软件的必要功能。项目持久化数据的设计好坏，会直接影响到产品的开发效率，与产品向前版本兼容的稳定性。工程仿真CAE仿真软件持久化数据的核心是树窗口中的树节点及其属性数据。WELSIM使用了HDF5的格式表现了很好的性能与可维护性。同时HDF5的压缩功能也能应对项目中含有的大数据。HDF5提供了丰富的开源包用于读写H5文件，官方也提供了HDFView工具用于打开浏览H5文件。

软件配置数据

一款成熟的软件产品会有各种配置数据文件，即可以定制或修改各种设置，又可用于GUI设置的持久化。配置文件的要求是可读性强，易于理解，因为需要考虑到修改配置文件的使用者，会有来自不同的领域。YAML（Yet Another Markup Language）是一种可读性高、表达力强的数据交换格式，它使用简洁的、易于阅读的语法来表示数据，支持注释和多行字符串等特性，使得配置文件更加易于编写和维护。非常适合作为配置数据文件。

一些大型框架软件也提供配置文件的自动生成，如QT提供的QSettings配置方式可以根据操作系统，写入到不同的位置，无需开发者干预，也是不错的配置数据处理方式。

日志数据

日志文件种类较多，可以是用户操作的日志，可以是求解器求解日志，甚至是软件报错产生的日志。为了方便阅读，总体上以ASCII格式的TXT文件为主。需要注意的是日志文件应包含时间。同时，当日志文件过大时，需要自动新建一个不同名的日志文件，用于存储新的日志数据。

总结

通用工程仿真CAE软件的开发，是一项工程量巨大的工作。开发者需要优化开发资源，最快最优的交付产品与功能，同时要兼顾很好的维护性。本文归纳总结的数据格式，已经成功应用于WELSIM的软件开发之中，体现很好的性能同时，维护成本低，易于拓展，是很好的软件开发与选型。现将本文涉及的数据格式总结如下：

由于篇幅所限，本文尽量缩小数据的讨论范围，仅提出了最适合的通用工程仿真软件的数据格式。对初创软件产品，数据格式尽量选择中性文件，通用性强，同时有些中性格式会有开源包可供使用，可以提高产品开发效率。

现代大型通用仿真软件的设计与构架

 大型通用仿真软件是一种综合性的信息产品，融合了软件工程、计算数学、工程学、物理学、以及产品设计等多学科内容，开发难度大、研发周期长。一款成功的通用仿真软件，与良好的设计定位和构架开发密不可分。随着科技的发展，我们发现现代仿真软件和10年前的产品已经有了很大的不同。计算结果的精确性与稳定性，友好的人机交互界面，已经不再是开发者的重心，因为这些需求已经极大的解决了。由于AR/VR、云计算、人工智能等新技术的出现，对通用仿真软件的灵活性提出了新的要求。需要产品不仅可以本地桌面运行，还可以云端服务器部署；可以本地求解计算，也可以连接远程的高性能计算集群计算，对各种求解器的调用需要更快捷灵活，甚至达到所操作即所得的实时仿真。这些要求，对开发现代大型通用仿真软件带来了新的挑战。本文从产品的角度，探讨现代大型通用仿真软件的设计与构架。

任何软件的设计都是为了满足产品的定位与客户的需求。设计需要小而美，产品如果设计的过分庞大，会造成开发不堪重负，从而导致产品迟迟无法交付。而通用大型软件本身就是应用面很大的产品，则更需要将设计最小化。设计的关键要有预见性，对于仿真软件这种周期性较长的产品，设计需要有提前5–10年的远见。本文从产品与用户的角度，提出了现代大型通用仿真软件应当具有功能：

1. 不同进程之间灵活的调用、通信、与数据传输机制。支持实时计算与渲染功能。支持调用多个不同的求解器，网格划分器等计算密集型可执行程序。
2. 提供简单直接的外部调用、启动、关闭、交互的接口。使得自动化回归测试易于实现和维护。
3. 友好的图形化交互界面。支持虚拟现实与增强现实，显示设备不仅仅限于桌面显示器。
4. 支持云计算，支持远程调用，远程可视化，团队协作功能。
5. 支持用于人工智能自动化分析或求解的数据提供接口。
6. 支持多物理场与多尺度分析的弱耦合接口与设置。

软件构架是连接设计与开发的重要环节。对构架师有比较高的要求。大型通用仿真软件由于其涉及面广，细节多，往往需要对仿真软件开发有多年经验的团队，经过一系列的论证得出。当前大型通用软件的构架并没有固定格式，基本是由一些大型厂商自主研发。一个通用的构架格式，对于整个行业的发展都有益处。WELSIM对大型通用仿真开发有多年的实际经验。按照以上的设计要求，提出了一套切实可行的方案，其中一部分已经实际应用到产品开发之中。需要明确的是，软件构架的核心目标是最小化维护成本，而并不是实现功能。

下面，就来探讨现代通用仿真软件构架中需要考虑的核心问题，其中部分功能已经在WELSIM中实现。

进程与消息传递机制

现代仿真软件对灵活性提出了很高的要求，设计1也明确的提出了需求。大型软件不可避免的需要对多个可执行程序进行管理与调度，同时进程之间的通信也极为必要。然而，多进程管理业界并没有一个通用的标准，需要根据产品的功能与需求实现定制构架与开发。WELSIM设计了一种基于WebSocket接口与RPC接口的进程管理与消息传递机制。WebSocket接口用于GUI主程序与Daemon程序之间的通讯。RPC接口用于求解器等子程序与Daemon的通信。RPC通信采用JSON数据格式，对于大数据，可以通过直接读写内存，或二进制文件的形式实现。

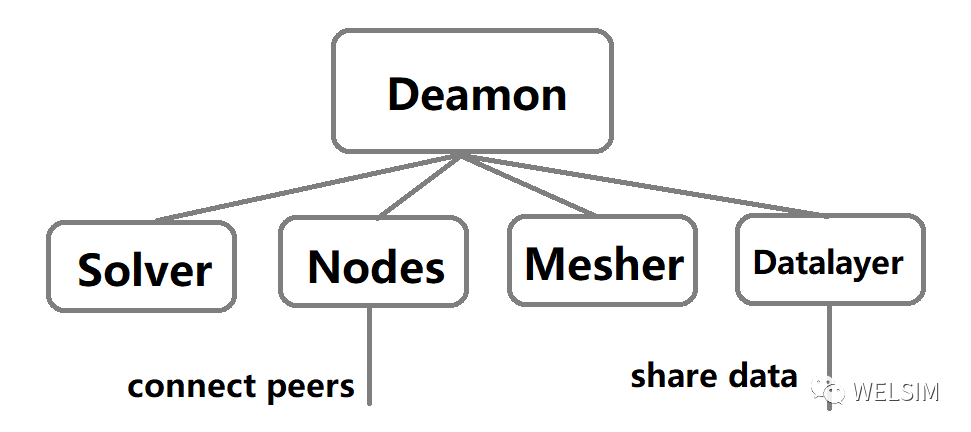

如上图所示，当主程序（GUI程序）启动以后，会同时启动一些必要的子进程。其中daemon.exe是所有子进程的控制节点，起到连接主程序与其他程序（如求解器）的控制器作用，支持WebSocket通信。start_solvers.exe是求解器的控制进程，支持RPC通信，考虑到通用仿真软件的求解器可能有多个，所以支持动态添加子进程。start_node.exe是本机在网络中的控制信息，可以发现同伴与被同伴发现，用于协同工作的共享与控制。start_mesher.exe作用和start_solvers.exe类似，用于网格划分器的控制。start_data_layer.exe控制本机的数据层，用于共享本机的计算数据。

本构架涉及了两种通信机制，WebSocket是一种在单个TCP连接上进行全双工通讯的协议。服务端和客户端可以建立永久连接，并进行双向数据传输。RPC是一种通过网络请求服务，但不需要了解底层网络技术的协议。它既可以用于网络，也可以用于本机的多进程服务通信。RPC的端口通过配置文件实现，在使用默认端口设置同时，允许用户修改端口。RPC的端口不对因特网开放。使用TLS证书用于保证通信的安全。下面结合本文的构架设计，详细讨论两种接口在通用仿真软件上的实现。

WebSocket API服务

当主应用程序runWelSim.exe启动后，同时启动Deamon服务。Deamon作为服务端，runWelSim.exe作为客户端，建立永久的基于JSON格式的双向通信。作为服务端Deamon接受前端发送的请求，如网格划分，求解计算，云计算，远程分享等。经过处理后，调度使用各种子进程，完成任务。得益于双向通信，Deamon将任务完成进度实时返回给前端。如在实时仿真的应用中，Deamon通知对应求解器进行求解计算，并将每一步的求解结果返回给前端，前端主程序在收到计算结果后，更新相关显示，如实时渲染结果云图等。

Deamon使用WebSocket的另一个好处是，前端主程序既可以是桌面应用程序，也可以是网页应用程序。对前端的开发框架与编程语言没有任何要求。产品在桌面平台使用多年后，可以用最少的工作量移植到云端平台。值得一提的是，WebSocket在实际开发中，有大量的异步调用，开发者需要了解相关的网络服务技术。

RPC API服务

RPC是一种基于请求/响应（Request/Response）的远程过程通信机制，传输效率高，支持本地与异地调用。因此作为大型仿真软件子程序的首选。从编程的角度，这里的RPC API是一种请求/响应风格的异步函数。Deamon所属的所有子进程，如solvers, nodes等，都会提供RPC服务，接受客户端的实时调用。如下图所示，Deamon可以对所属的子进程进行访问，同时子进程及时返回给Deamon客户端JSON格式的数据内容，这些数据包含一个调用成功与否的标签。

从安全性角度考虑，并不是所有的RPC的端口都应该公开暴露，比如Nodes和DataLayer进程的端口是应该私密的。而求解器端口则可以公开暴露，方便客户端快速调用。RPC命令设计主要是get/set等函数，同时每个命令含有帮助提示，其他开发者或者使用可以通过-h标签，快速了解调用RPC的方式，以及返回内容。RPC的访问可以通过不同的语言实现，如Python，C++，或Javascript等。开发上有很多开源包可以使用如gRPC、OpenRPC等。

用户交互界面的GUI设计与构架

图形交互界面是大型通用仿真软件研发中的关键技术之一。它需要考虑到各种物理类型的仿真需求，要易于维护和增加功能，同时能够提供直观、易用、功能丰富的界面，使用户能够方便快速地进行模型构建、仿真设置、结果查看等操作。是一个复杂且长期的研发过程。WELSIM经过多年的和迭代，已经完善了前端GUI模块。现将软件人机交互的总体设计展现如下。

1. 菜单栏，用于展现所有可用命令。

2. 工具栏，用于展现常用命令。根据产品需要，可以使用传统的单个按钮。当命令较多时，可以使用流行的Ribbon布局方式。

3. 项目树窗口，用户可以方便快捷地添加、编辑、复制、或者删除节点，实现动态控制仿真分析中所需要的元素。窗口中的右键弹出菜单起着重要作用，用于实现以上功能。节点状态机制，用于在节点图标右下角显示当前节点的状态，如成功，错误，未定义等。

4. 属性窗口，属性窗口是项目树的有力补充，常放置于项目树窗口下方。承担了仿真数据输入的主要功能。属性窗口动态显示当前节点的数据内容。显示数据的同时，允许用户输入或者修改数据。

5. 三维视图窗口，三维图形窗口占据了屏幕的主要空间，是仿真软件的主要模块。因此可以布局的元素非常多，这也导致了设计与开发上的困难。三维窗口有大量的鼠标与键盘交互操作，都需要精心的设计与开发。鼠标的交互设计需要符合用户使用习惯，同时有创新且更加好用。

6. 输出窗口，输出由系统产生各种文本信息，常放置在屏幕下方。输出窗口最重要的功能是提示各种错误与警告信息，同时向导用户解决问题。

7. 控制台窗口，和输出窗口类似，现代仿真软件还会支持控制台命令窗口，如Python等解释性语言的输入控制。可以满足部分用户的二次开发需求。同时为自动化测试系统提供了接口。

8. 表格窗口， 表格窗口主要用于显示数据，有时也提供修改数据的功能。作为通用仿真软件，表格需要支持各种类型的数据与单位，如边界条件数据，结果数据，材料测试数据，曲线拟合数据等等。需要支持修改单位，数据排序，数据导入导出等功能。

9. 曲线窗口，曲线窗口用于显示二维曲线，与表格窗口共享数据。通常放置于表格窗口下方。通过图形和曲线将表格数据直观地显示出来，是提升用户体验的重要窗口。曲线窗口还可以含有动画显示控制器，用于仿真后处理中常用的动画显示与视频生成。

10. 额外主窗口，对于一些复杂的数据输入与显示，需要额外的主窗口来显示。如各种材料的数据编辑，大型表格的输入显示等。可以通过新建标签的方式与三维显示窗口平行显示。

11. 各种弹窗，根据命令的类型与重要性，向用户展现弹窗窗口。总体的原则是，尽量少用弹窗。

关于大型通用软件的GUI详细介绍可以参见《仿真软件中的弹出菜单设计与开发》《大型通用仿真软件的窗口设计与开发》二文。

尽管桌面GUI在通用仿真领域有很大的优势，能满足几乎绝大多数的使用需求。软件设计与构架是需要有预见性的，GUI设计开发也一样，在考虑到将来原生基于云端的网页GUI时，可以使用基于Javascript语言的前端框架，如Electron等来实现开发。在保证桌面用户界面的同时，可以够快速的开发出基于云端的网页GUI。

自动化回归测试系统

大型通用软件的自动化回归测试系统是很有必要的。尤其对于工程仿真软件，在保证软件稳定性的同时，还需要数值计算正确，误差在可控范围内。需要有一套良好的自动化回归测试系统。通常自动化测试的金字塔层级划分如下，有单元测试，整合测试，全局UI测试。单元测试用于实现微小算法，如WELSIM中含有的大量单位转化的单元测试以保证准确性。整合测试用于测试如Deamon等可执行程序，如通过WebSocket输入要求进行某种计算并验证结果。前端UI测试名义上测试交互界面，其实也测试数值结果。这三种测试的时长也随着复杂性而递增。对于大型产品，最理想的测试方式就是从用户使用角度进行端到端测试，因此贴近GUI操作的测试系统是效率最高的。对于产品整体的质量控制最为有效。

因此对于大型现代仿真软件，建立UI自动化测试系统是必不可少的工作。实现起来，主要是通过与GUI的框架系统建立关联，这种关联以观察者模式为主，可以是事件，Callback，或Signal/Slot等方法。WELSIM提出的自动化运维系统，含有一个中间件，用于给前端界面提供命令，以及读取UI的状态。同时含有一个客户端，用于测试人员使用。如下图所示，中间件主要分为两大模块，转换者（Translator ）和操作者（Player），用于实现对GUI的控制与读取。

自动化运维系统的客户端，相当于重新开发了另外一套软件，在通过中间件对WELSIM的UI进行控制以外，还需维护整套测试文件与历史数据。自动化测试的客户端应该实现以下功能：

• 允许添加，修改，删除各种测试案例。
• 测试报告生成系统，便于查找，与追踪。
• 全自动化运行，无需人工干预。
• 验证属性值，处理程序崩溃，无限循环，图像像素对比等。
• 测试文件仅需要小程序文本。无需其他依赖库或依赖程序。

目前，WELSIM的自动化测试框架也在不断完善之中，将来有可能会开源自主研发的自动化测试框架与各种验证算例，贡献开源与仿真社区。

云计算与网络支持

现代通用仿真软件需要对网络支持有着更好的可拓展性。得益于多进程设计和RPC服务，本文的框架可以很好的满足云计算，以及各种复杂网络的支持与拓展。其中Nodes进程管理与其他机器的网络连接与通信，DataLayer进程用于管理，存储，与发布数据。其自带的RPC服务可以快速的支持各种网络应用。同时应用TLS证书等加密方式，提高网络应用的安全性。对于大型数据，DataLayer会进行相应的压缩与解压缩，提高网络传输效率。

其他

由于篇幅有限，本文还有很多内容无法详细描述。如：

• CAD几何引擎。
• 网格划分器，求解器。及其高性能实现。计算密集型进程调用与通信。
• 后处理显示开发，VR/AR实现。
• 数据持久化。
• 二次开发功能，脚本控制功能，插件应用的集成与开发。
• 全球化与本地化，多语言支持。
• 结果显示，报告生成系统。
• 多物理场耦合。
• 多尺度场耦合。
• 优化工具耦合，不确定性量化工具的耦合。

以上内容，争取在以后的文章中，专门讨论。

总结

大型软件的构架是一项复杂的工作，通用仿真软件由于涉及各种数值方法与应用场景，则显得更为复杂。既需要覆盖各种计算，又能与时俱进，体现出现代软件的灵活性，如实时仿真，云计算、人工智能，VR/AR、3D打印等新技术。对于产品经理与构架师提出了很多挑战。本文提出的基于RPC的现代仿真软件构架，可以满足以上要求，为产品的长期维护打下良好基础。

对于大型软件的构架，应该跟随产品的定位以及主要用户的需求。对于影响产品统一性的设计需要舍弃。舍弃不必要的功能是现代大型通用仿真软件设计的核心。本文提出的构架思路也可以应用于其他的现代大型软件。
