自动化测试是现代大型软件的必要组成部分。通过使用大量的无人值守的自动化测试算例，达到维护大型软件产品的稳定性的目的。对于可视化软件，建立自动化测试系统难度大，相关资料少，笔者曾经写过关于工程仿真CAE软件的自动化测试文章，参见《自动化测试大型通用工程仿真CAE软件》《快速创建WELSIM的回归测试算例》，《大型工程仿真CAE软件的自动化回归测试》。本文从软件开发角度，讨论如何使用QtTesting快速实现可视化软件的自动化测试系统。

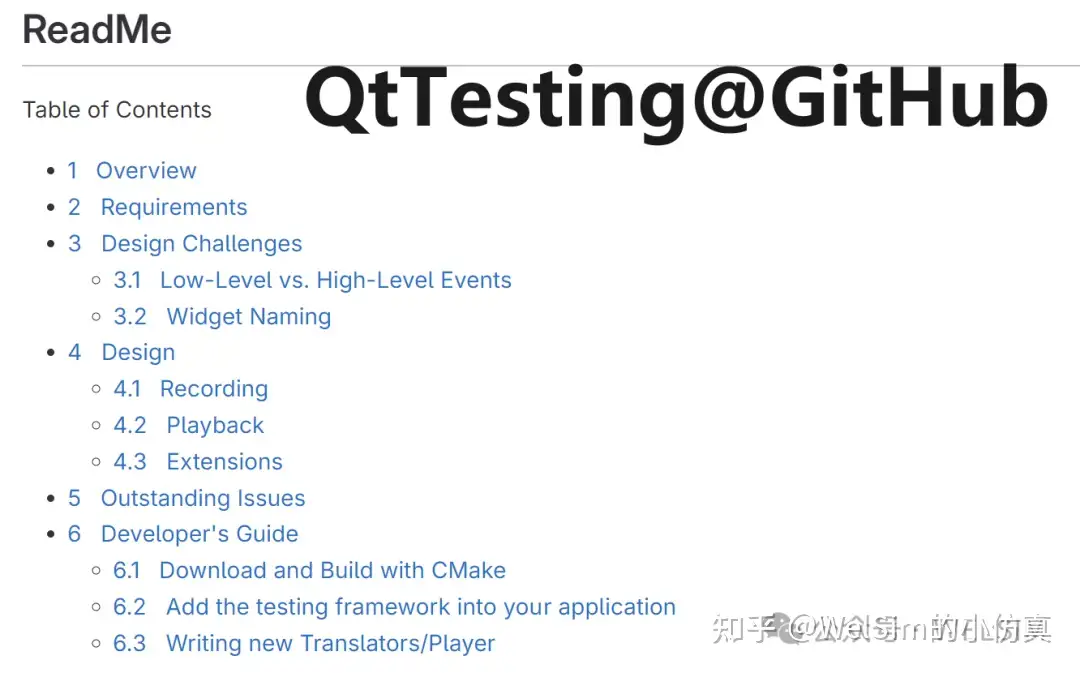

QtTesting是一款开源测试框架，协议友好，类似BSD3可以用于商业产品。实际应用于VTK, ParaView, Slider3D，WELSIM等大型可视化软件中。是被实践证明的有效且好用的测试框架。只要产品是使用QT作为可视化框架的软件，都可以使用QtTesting作为测试系统的基础组件。QtTesting的源代码可以从https://gitlab.kitware.com/paraview/qttesting或https://github.com/Kitware/QtTesting直接下载得获得。
虽然QtTesting官方定位其用于UI的测试，但在实际使用中，QtTesting不仅测试GUI，也可以通过GUI提供的属性，来测试产品的其他任何功能，如计算结果的精确性等。WELSIM中的大量数值结果都可以通过QtTesting的功能来验证。
QtTesting框架结构
QtTesting的测试模块含有录制与运行两大模块。两个模块都是通过与QT框架中的元器件（Widget）建立连接，来实现与可视化框架的互动。录制功能是通过捕捉元器件的事件或信号，运行是通过遍历的方式获取当前元器件的对象，实现对控件的控制。
录制测试

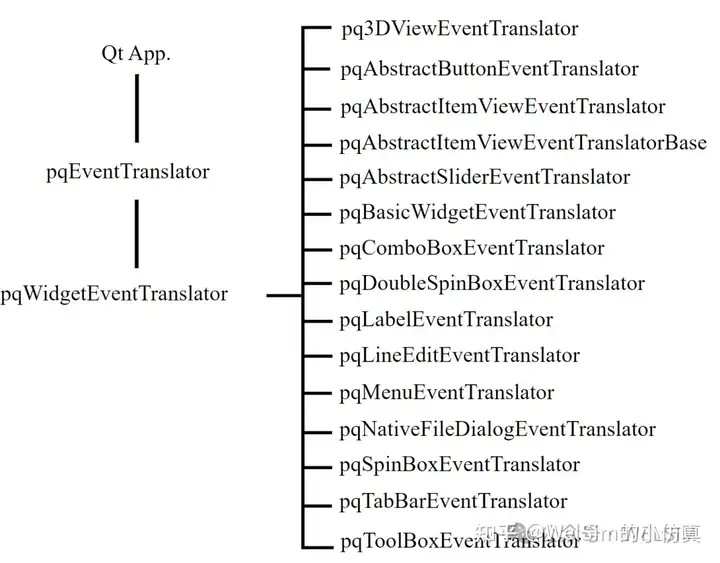

录制模块为用户提供了快速建立测试文件的方式，本质上是一种鼠标，键盘与窗口控件的宏命令。当用户在界面上进行某种低级 Qt 事件如“鼠标移动”，“按下按钮”，“释放按钮”等，所产生的信号将会被捕捉到，并转换为可以序列化和播放的高级事件，例如“按钮激活”。QtTesting中的pqWidgetEventTranslator类及其派生类从中承担的重要的工作。pqWidgetEventTranslator 的派生类会需要实现translateEvent()方法，用于处理Qt的事件，同时转换信号为由两个字符串组成的高级事件：一个命令和一个命令参数（参数可能为空）。最后，通过发射 recordEvent() 信号一次或多次将高级事件传递给其输出容器，并保存到XML文件上，完成一条宏命令的录制。
在程序运行时，pqEventTranslator 会接收到整个应用程序在运行时发生的每个 Qt 事件，并将 Qt 事件依次传递给其每个 pqWidgetEventTranslator 实例。由 pqEventTranslator 发射的高级事件可以被对应的观察者捕获。观察者可以将高级事件序列化打印输出，或者保存。目前，QtTesting包含两个观察者，pqEventObserverStdout 和 pqEventObserverXML，它们分别将高级事件序列化到标准屏幕输出和 XML 文件中。开发人员还可以创建自己的观察者来实现自定义功能，例如将事件序列化到日志文件、Python 脚本等。

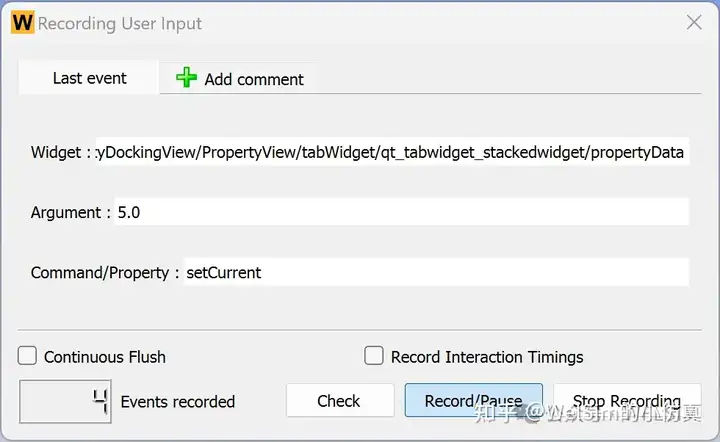

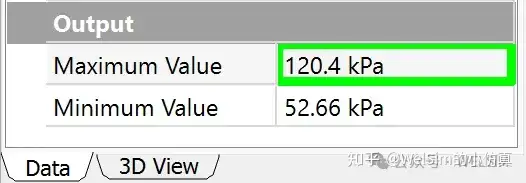

录制模块也可以记录检验事件，如验证某个属性。在检查时，一个覆盖层会在鼠标悬停的小部件上绘制。如果覆盖层为绿色，则表示可以检查该小部件，如果为红色，则表示不可以。当点击小部件进行检查时，将记录一个检查事件，并输出一个相关的QString 值。此功能也是WELSIM自动化测试中验证数值计算准确性的重要部分。
运行测试
在运行自动化测试时，其本质就是播放录制好的宏命令。在QtTesting框架中，pqEventSource 提供了一个抽象接口，用于提供“高级事件”流的对象。pqXMLEventSource 继承pqEventSource ，并实现具体功能，它能够读取由 pqEventObserverXML 生成的 XML 文件。

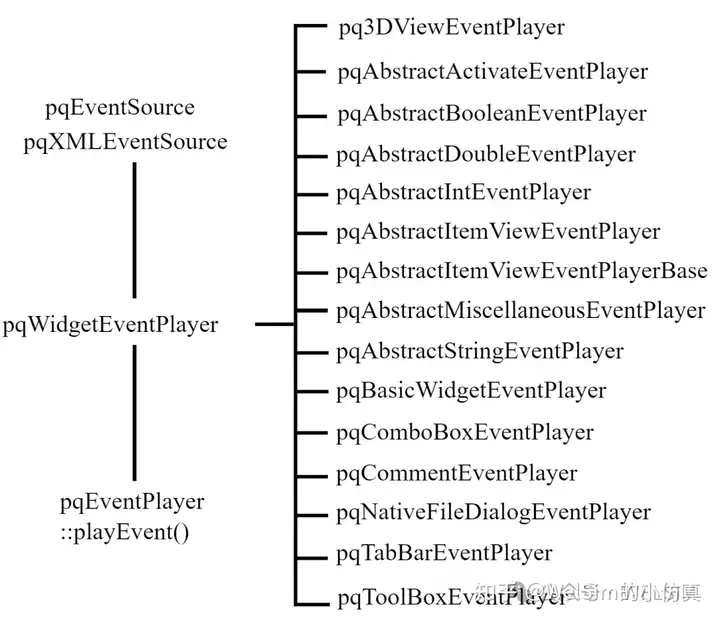

pqEventPlayer 维护了一组 pqWidgetEventPlayer 对象，负责将高级事件转换为低级事件。pqEventDispatcher 从 pqEventSource 获取事件，并将其传递给 pqEventPlayer 的一个实例进行运行。运行时，每个高级事件都被编码为三个字符串（地址、命令和参数），这些字符串被传递给 pqEventPlayer::playEvent()。pqEventPlayer 解码地址字符串，并使用它查找相应的小部件。然后，高级事件和小部件依次传递给每个 pqWidgetEventPlayer，直到其中一个发出事件已被处理的信号。
创建新的录制器和运行器
一个新的录制器至少必须重新实现 translateEvent(QObject object, QEvent event, int eventType, bool& error) 方法。首先，它必须检查对象是否是正确的类。然后，它应该处理 pqEventTypes::ACTION_EVENT 情况，保存命令和相关参数。并且有时它还应该能够处理 pqEventTypes::CHECK_EVENT的情况。
类似的，一个新的运行器至少应重新实现 playEvent(QObject* object, const QString& command, const QString& arguments, int eventType, bool& error) 方法。首先，它应该处理 pqEventTypes::ACTION_EVENT，将读取的命令和参数转换为 Qt 指令，对于它能处理的事件返回 true。在检查命令时，它应该能够处理 pqEventTypes::CHECK_EVENT事件类型，使用提供的命令和参数检查 Qt 对象的当前值，在值不同的情况下将错误变量定位为 false，但对于所有处理的检查事件，甚至是失败的事件，都应返回 true。
有时录制器和运行器的类是一一对应的，开发者可以查看 pqLineEditEventTranslator 和 pqLineEditEventPlayer 以获取简单示例，以及 pqAbstractItemViewEventTranslatorBase/pqAbstractItemViewEventPlayerBase 以获取高级示例。
运行基于QtTesting的测试
QtTesting的源码包易于编译，提供的CMake程序，可以快速地将其编译成静态库或者动态库。由于测试模块在产品中调用的位置较少，编译成静态库来使用是个不错的选择。

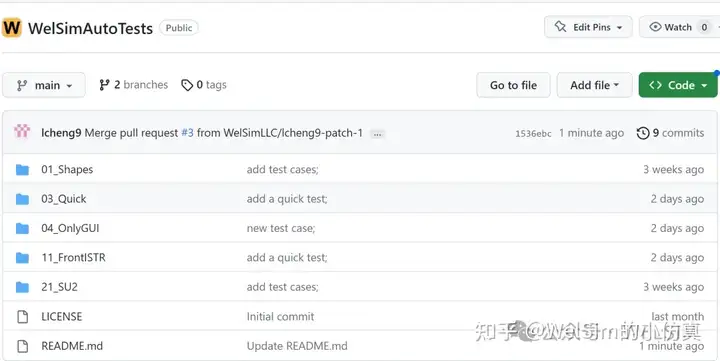

QtTesting在VTK、ParaView等软件上已经成功的应用，但是并没有公开测试案例。幸运的是，通用工程仿真软件WELSIM不仅使用QtTesting作为可视化测试框架，同时开源了全部测试算例，用户可以下载WELSIM和测试算例，体验基于QtTesting的自动化测试。

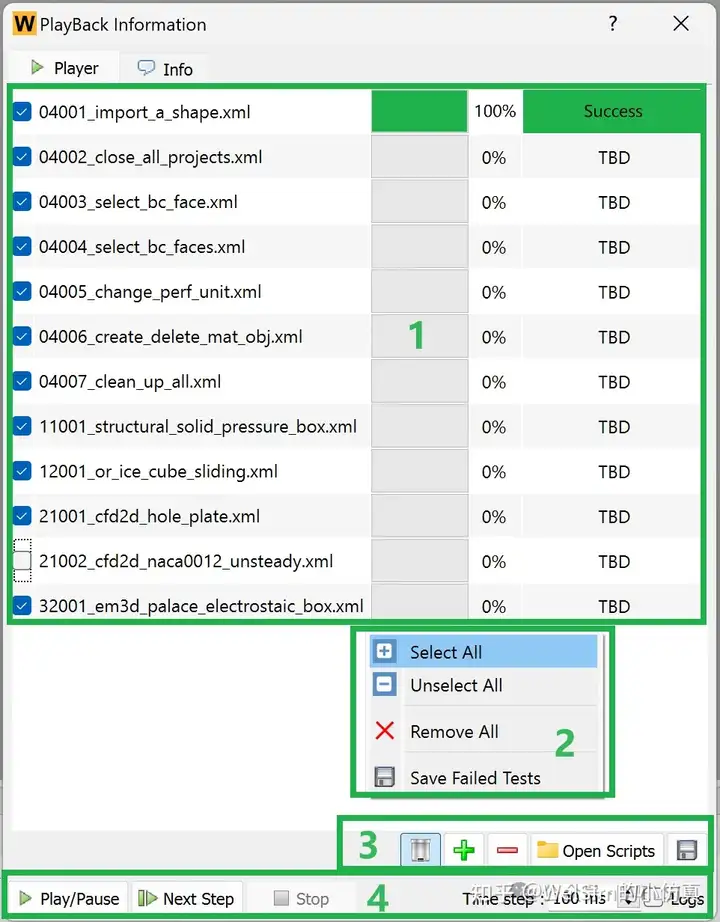

WELSIM的自动化测试用户界面基本沿用了QtTesting的界面。同时增加了一些实用功能，如：
1. 支持读取*.wstb文件，此文件包含一组*.xml文件，实现更简单的一次性读取多个测试案例。
2. 保存测试失败的算例保存至*.wstb文件。用户无需手动选择测试案例保存。
3. 增加右键弹出菜单，用于选择或取消选择测试案例。
开发者也可以根据需要，增加其他的功能。
总结
QtTesting是一款免费的，用于Qt可视化框架的测试系统。不仅提供了核心的QT事件与信号捕捉功能，还提供了易于使用的可视化界面，对开发者和最终用户友好。QtTesting可以帮助软件开发者快速建立测试系统。自带控件捕捉与控制功能可以满足大多数产品的测试需求，同时易于拓展，开发者可以根据自己产品的控件增加新的测试模块。
我们将QtTesting实际应用于通用仿真软件WELSIM的自动化测试，取得了很好的效果。本文所讨论的内容不仅可以应用于CAE仿真软件，也可以用于任何使用QT框架建立的可视化软件。
WelSim与作者不隶属于Qt, QtTesting。和Qt, QtTesting开发团队与机构没有直接关系。这里引用Qt, QtTesting仅用作技术博客文章与软件使用的参考。
